鼎芯蜂窩通訊低功耗設計經驗分享

時間：2023-12-15 17:45 瀏覽人數：1397

應用概述

伴隨著工業物聯網的蓬勃發展，遠距離無線蜂窩通訊的產品應用、產品形態都呈百花齊放之勢，新穎的產品層出不窮。在LTE蜂窩通訊產品中，三低需求非常突出：1、低成本（省錢）；2、低功耗（省電）；3、低延時（省時）。今天我們就重點來聊聊這個通訊模塊低功耗產品應用。

無線低功耗產品有如下特點：


設備部署不受供電線路限制，產品采用電池供電，無論是深山巨野還是郊區魚塘，都可以自由部署。

通訊突破距離限制，有蜂窩網絡(luò )覆蓋的場地都可以正常使用。

在滿足節能減排的前提下，人機交互可隨時隨地進行。

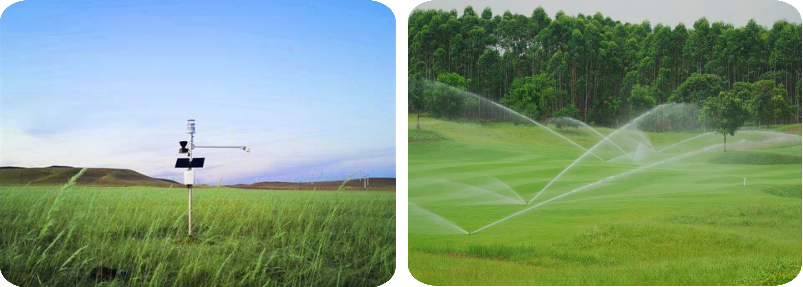

應用場景

通常，4G模塊工作在Idle狀態下的耗流是30mA上下，做數據傳輸以及接打電話時，功耗在100mA以上，而進入休眠狀態下，模塊的底電流通常是在2mA左右(部分模式可以到微安級別)。對于電池供電的終端來說，這個功能是必不可少的，且耗流數據是越低越好。那么低功耗的硬件設計框架是怎樣的呢？請看下圖：

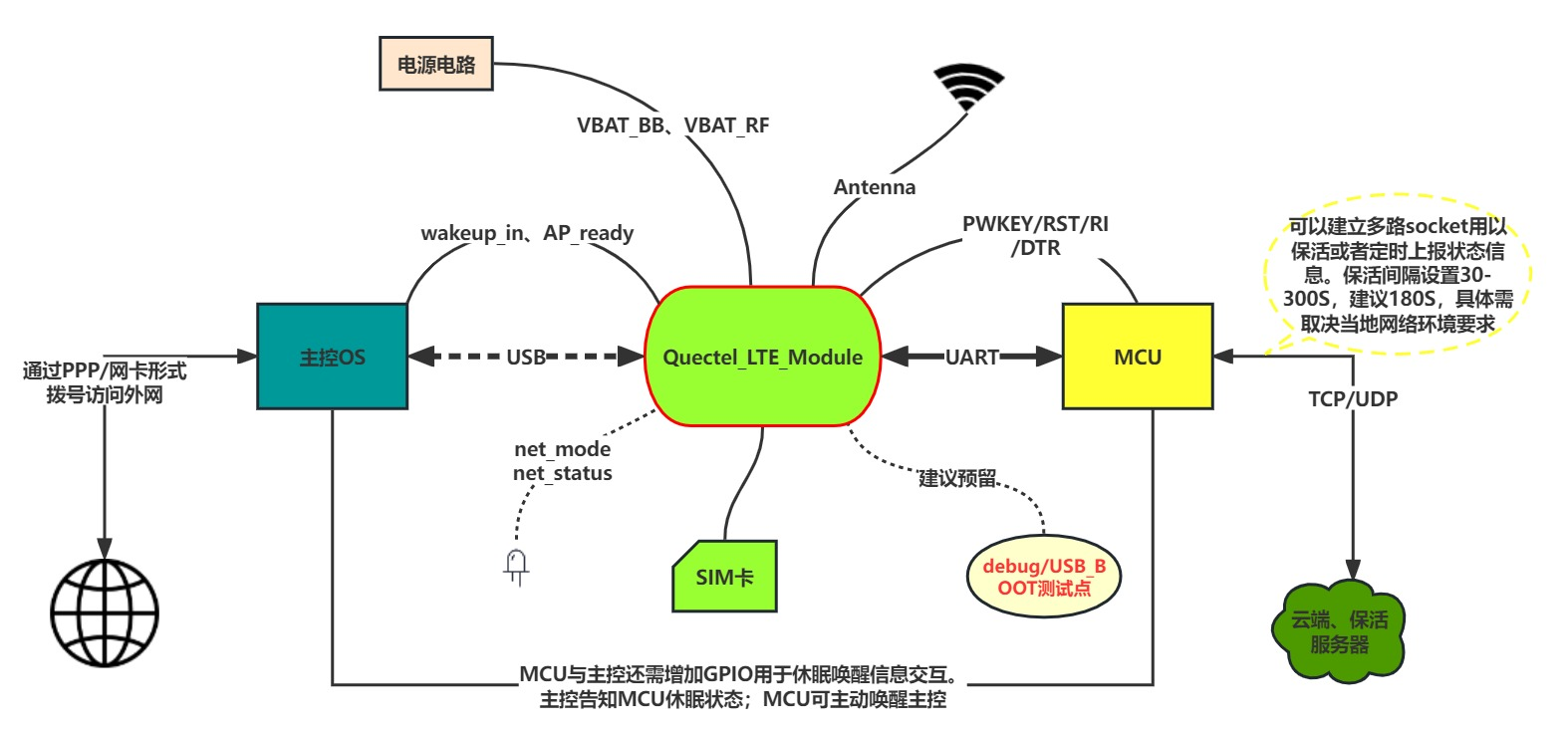

圖1 低功耗硬件示意圖

在硬件設計中，工程師們可根據項目實際情況來選取對應的腳位資源開發。比如有些設備不需要MCU來做休眠邏輯，那么UART相關腳位則不需要接入MCU。有些主控不支持AP同步信號則不需要設計AP_READY腳位。

在確定硬件設計之后，軟件方面的休眠控制邏輯該如何實現呢？請看下圖：

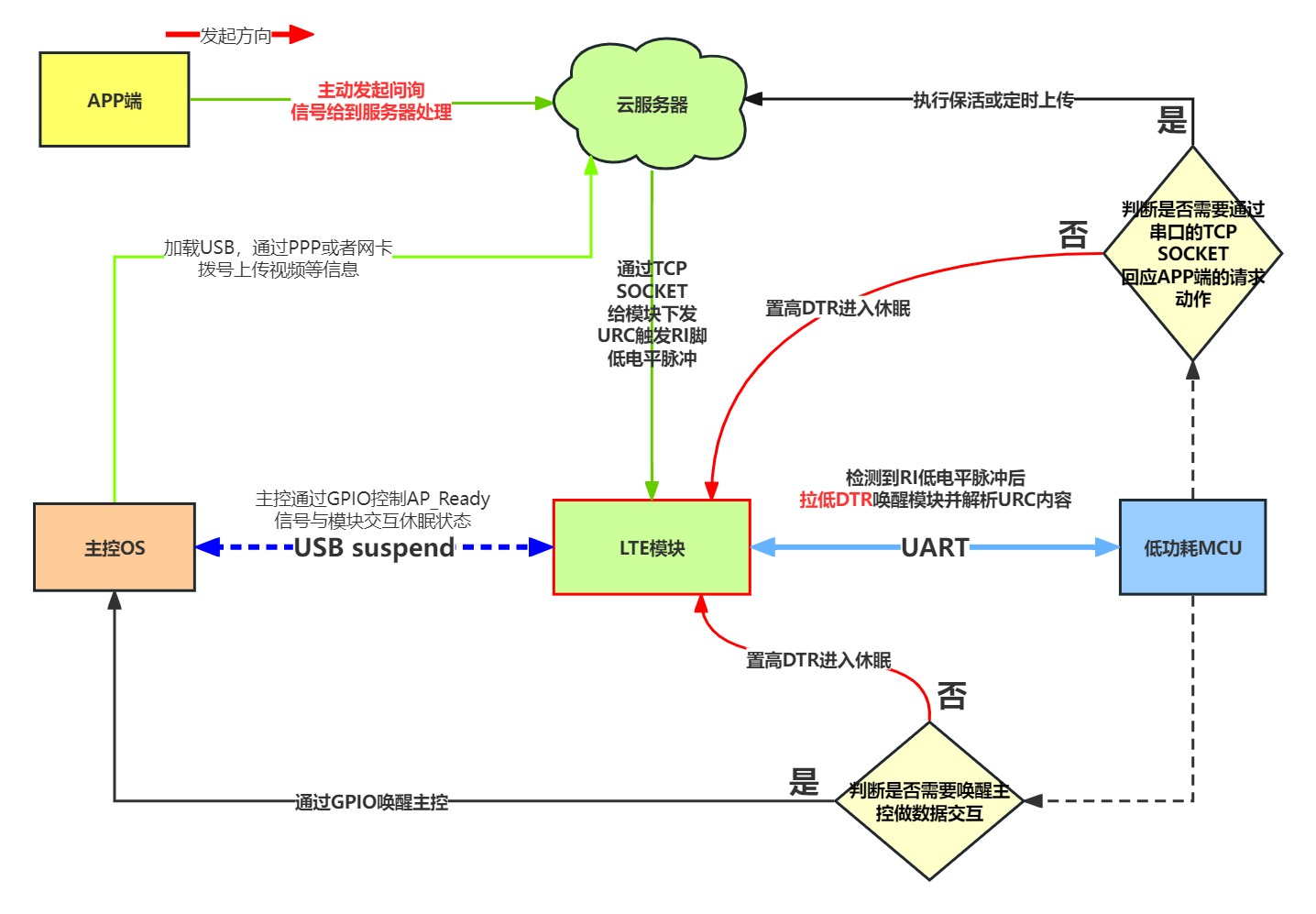

圖2 低功耗遠程喚醒邏輯示意圖

硬件構建了堅實的基礎，而軟件賦予了產品靈魂。與此同時，另一個關鍵要素——運營商網絡(luò )——也不可或缺。一個穩定的網絡(luò )環境對于低功耗產品來說至關重要，理想的網絡(luò )參數能讓低功耗產品如虎添翼。云啟匯（EIOTCLUB）提供的物聯網卡具有：

廣泛的網絡(luò )覆蓋：物聯網卡集成了歐美國家主流網絡(luò )運營商，保證廣泛的網絡(luò )覆蓋。
全球兼容性：EIOTCLUB sim卡可在美國、歐洲、加拿大、澳大利亞和日本等國家使用，為物聯網設備的國際應用提供堅實的支持。
完善的管理平臺：云啟匯卡管理平臺支持集中管理所有物聯網卡，方便用戶查看使用明細、進行充值和設備綁定，從而簡化SIM卡的管理流程并提高管理效率。
自定義設備套餐：提供簡化的用戶選擇方案，方便用戶為其卡片充值，滿足不同需求。
全天候客服服務：提供7X24小時的客服服務，確?？焖偾腋哔|(zhì)量的客戶支持。

云啟匯（EIOTCLUB）已與國內外知名設備商合作，確保設備出廠前完成APN配置，支持即插即用。同時提供豐富的APN配置，保證與各種設備的兼容性。簡單便捷的使用操作加上強大的產品內核深受歐美消費者的喜愛。

在主流的軟硬件設計基礎上，通訊模塊根據市場需求與時俱進，新增了如下幾個契合市場需求的特色功能：

增強型低功耗應用

相對于標準休眠喚醒流程，在定時發送心跳包的過程中，與網絡(luò )側的交互需要經過大約10秒的時間才能再次回到休眠狀態。這期間的耗流通常在60mA@3.8V上下浮動。在引入增強型低功耗模式后，這個交互流程的時間可自由配置(1-50S，推薦值5S)。若采用5秒的配置，心跳包發送動作的耗流可以節省大約1/3。如下是對比情況：

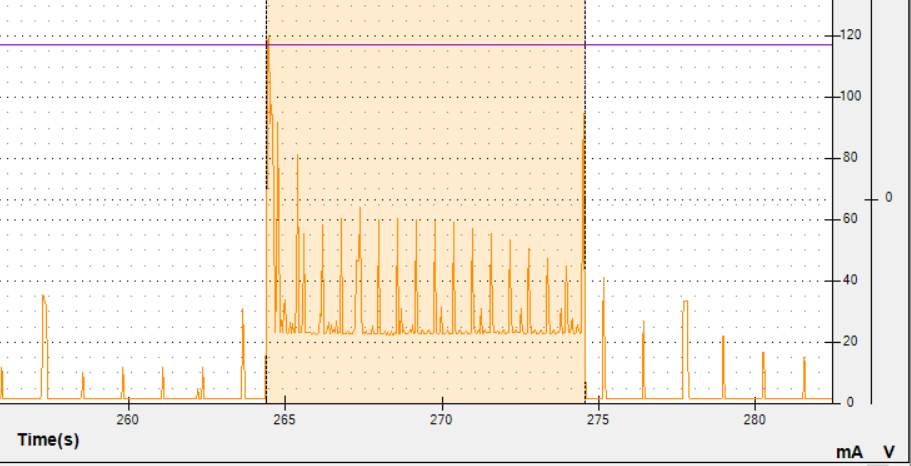

圖3 默認心跳包交互10秒進入休眠

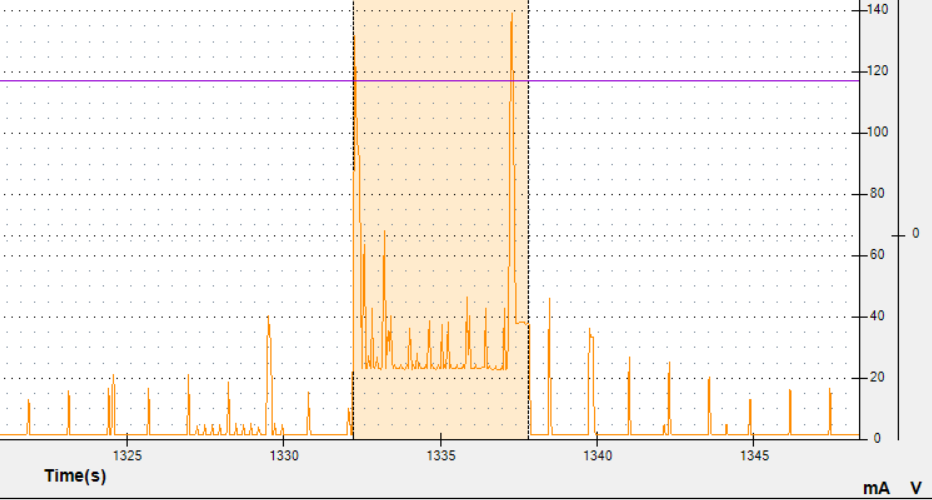

圖4 配置增強型低功耗，5秒再次進入休眠

自定義心跳包?；顟?/strong>

在前文有提到物聯網設備普遍的一個需求是低成本，那么，如果定時心跳邏輯由模塊自主完成，則可解放MCU代碼資源，亦無需進行繁瑣的二次開發，那這無疑又增加一大優勢！現在，它來了，模塊僅一條指令就可以完成這個操作。AT+QICFG="send/auto" 指令可以配置心跳包周期、心跳包內容、心跳包編碼格式、重試次數。全方位覆蓋程序配置需求。

僅特定心跳包喚醒應用

低功耗設備最常見的一個異?，F象就是設備被非預期信號喚醒，問題分析過程異常艱難，即使把PCBA調試飛線如蜘蛛網一般也不見得能抓住問題。那么，當模塊支持僅特定數據包喚醒的過濾邏輯時，僅預設的數據包內容才能觸發RI低電平脈沖，其他數據包URC會(huì )自動被過濾。AT+QICFG="wakeup/data"命令可以配置心跳包內容、編碼格式。

CAT1引用PSM休眠應用

目前RDA、移芯等主流芯片平臺已經在cat1的框架上開發出了PSM模式休眠，用戶可通過AT+QSCLK=3來配置PSM模式相關的定時器以開啟PSM模式。支持PSM模式的產品在Idle狀態下耗流3mA左右，進入PSM后耗流在5uA左右。需要注意的是在配置完T3412等計時器的參數后，需要重新觸發一次駐網方能有效進入PSM模式。

	Idle狀態	駐網	射頻收發	休眠底電流	平均功耗
標準模式	30mA	120mA	60mA	1.5mA	12mA
增強模式	30mA	120mA	60mA	1.5mA	5mA
PSM模式	3mA	75mA	50mA	5uA	/

表1 不同休眠模式在工作時耗流數據對比

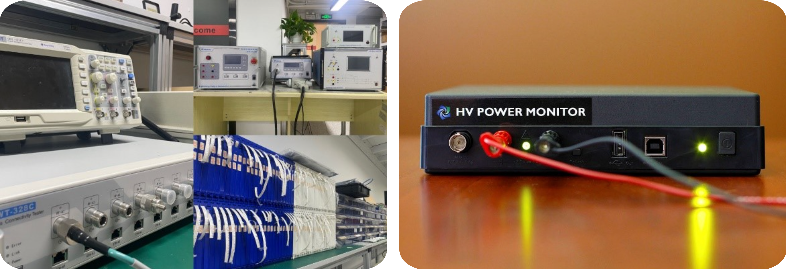

測試實驗室環境介紹

深圳市鼎芯無限科技有限公司是一家提供物聯網一站式綜合解決方案的國家高新技術企業，與國內外多家知名IC廠家建立了授權合作關系。公司研發實驗室擁有豐富的實驗儀器、規范的測試環境，可滿足物聯網方案各類測試需求。如高低溫、靜電、頻譜、網分、耗能、校表等，歡迎各位領導蒞臨指導。
