什么是UWB技術
UWB（Ultra-Wideband）技術，即超寬帶技術，是一種無載波通信技術，它采用納秒級的非正弦波窄脈沖，通過改變脈沖的幅度，時間，相位，進行數據傳輸，因此所占的頻譜范圍很寬。
UWB技術具有系統復雜度低，發射信號功率低，對信道衰落不敏感，截獲能力低，定位精度高等優點。
UWB測量原理
射頻信號以光速傳播，遇到人體或者建筑等遮擋物的時候，其中部分信號就會(huì )被吸收、反射、折射。當發射器向多個方向發射信號時，接收器會(huì )接收到直接信號以及反射信號。
當接收到的第一脈沖信號，能量最高時，也就是直接路徑，這就是所謂的視距場景，意味著發射器和接收器之間沒有障礙物。當接收到的不是最強脈沖時，這個脈沖移動是通過非視線路徑接收的。因此該脈沖可能是由于大量反射，障礙物或者兩者兼而有之形成的。這時候接收器就需要大量算法來找出視距路徑。因此為了獲得最佳的測距結果。
TOA(到達時間測距)

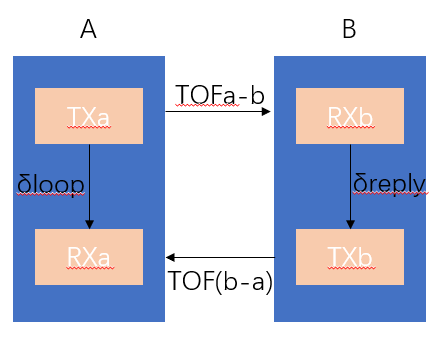

如下圖：
設備A通過光速傳播到設備B，使用時間記錄為T(mén)OF（a-b），
反向回傳時間為T(mén)OF(b-a)，
TOF（a-b）= TOF(b-a)。
B接受到信號且處理時間為δreply。
所以δloop = 2 × ToF（a-b） + δreply。
距離D=( δloop-δreply)/2/c。
此種測距方式受限于設備A與設備B的時間精度，誤差較大。
TDOA（到達時間差原理）測距

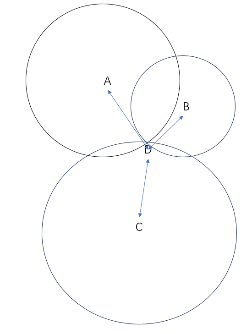

TODA需要有固定錨點，如下圖，A,B,C錨點之間的位置信息是已知的，通過設備對錨點之間的信號情況，測量設備D到每?jì)蓚€(gè)錨點之間的距離差，距離差等于常量即可繪制出雙曲線，而曲線交點即可確定標簽坐標。
AOA（到達角度定位）

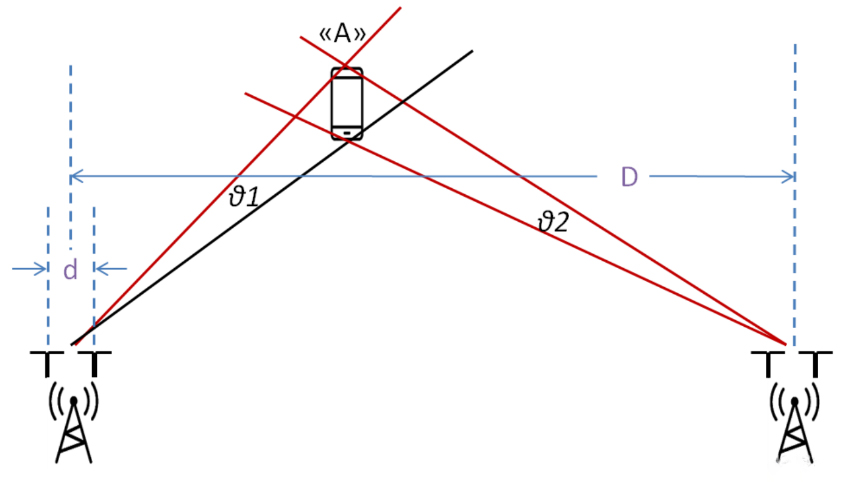

AOA通過獲取被測點到兩個接收機的信號到達角度進行定位，設備A信號到達兩個不同UWB天線處的相位差異。如下圖，2根UWB天線內置設備B中，天線之間距離小于半個波長，就能測算基站與設備A之間角度差，從而獲得定位信息。
UWB模塊的應用
汽車領域
針對汽車領域，UWB主要應用在汽車鑰匙、乘客生命體征測定、滯留人員檢測、汽車感應雷達等場景。
資產管理
針對機場、工廠、商超等應用場景，通過部署UWB定位系統，在可移動設備上加裝UWB節點設備，可以準確地了解到設備的具體位置。
人員管理
針對工廠、監獄、養老院等場景，UWB超寬帶定位系統可以實現數字化管理，通過在人員的手環，安全帽等設備上加裝UWB節點設備，可實時查看人員位置、移動軌跡。
地下礦場
針對地下礦場，除了能實時了解工人所在的位置，在發生危險時，提供實時定位，分析人員生命體征，提高搜救的準確性和時效性。
移動支付等其他應用
UWB前景
在物聯網行業，室內定位絕對是最為重要的組成部分之一。其中UWB定位系統相比較于wifi或者藍牙，更具有高精度、高動態、高容量、低功耗等優點。
據market&market的調查數據顯示，未來幾年，室內定位的全球市場將以42.0％的年復合成長率(CAGR)增長，室內定位在未來幾年內將迎來快速發展時期。
在商業層面，國內外的巨頭和創(chuàng )業企業為促進室內定位技術落地，做出大量嘗試，室內位置服務產業鏈初現雛形。國外Estimote、思杰走產業上游平臺路線，國內的百度、360則開發了終端用戶產品。
在政府層面，中國國務院、科技部、工信部下發的多項指導政策中均提出要大力推動室內定位系統發展。比如國家的十三五規劃就制定了導航與位置服務，包括室內外無縫導航、室內外多模式協同定位、室內多維位置信息、位置智能感知、無人駕駛地圖服務等標準。
行業巨頭和政府組織強力介入室內定位位置服務，會(huì )推動用戶對室內定位的快速認可，加速室內位置服務生態成熟。由此可見，在未來幾年，中國（甚至是亞太地區）的室內定位服務應用會(huì )迎來快速增長。
移遠UWB模塊

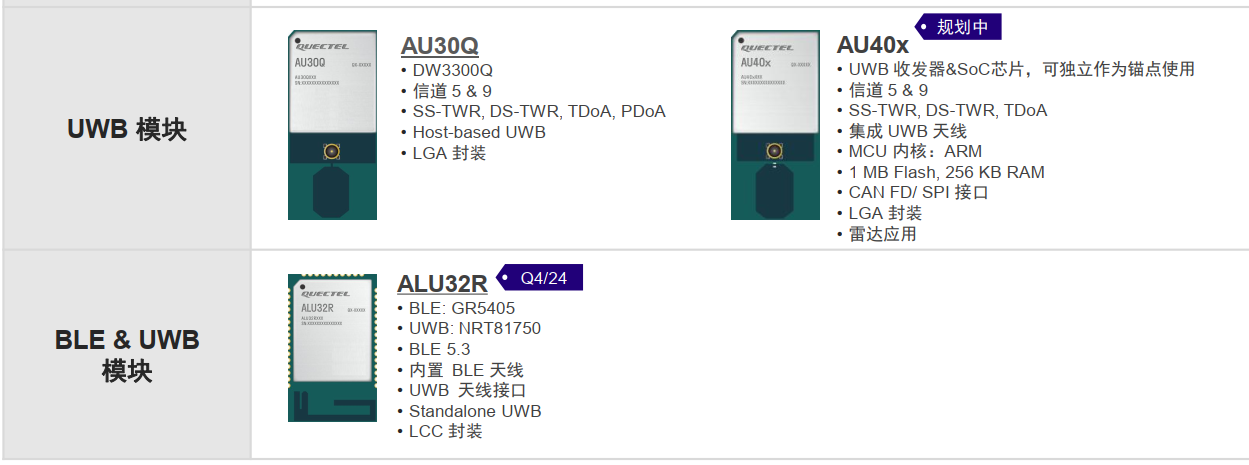

移遠在2023年開始對UWB模組進行研發投入，其中量產的AU30Q，已應用于車載領域。ALU32R系列產品也開始量產，在資產管理產品中已有應用，AU40X產品也在規劃中。
深圳市鼎芯無限科技有限公司是一家主要以代理國產IC產品線的企業，堅持分銷與方案的經營策略，主要代理包括移遠、海思、思特威、埃夫隆、GD、3PEAK、ON、村田、樓氏等產品。與無線通訊、智慧視覺、智能儀表、汽車電子、存儲類電子設備、可穿戴電子設備等行業合作比較密切。
鼎芯無限作為移遠最早的一批代理商，在移遠原有的蜂窩通訊、WiFi、藍牙、GNSS等產品合作基礎上，持續挖掘UWB產品的市場機會(huì )，尋找新的增長點。
