BMS應用以及概述

在“電動”時代，新能源這個詞并不陌生，比如電動自行車、新能源汽車、家庭儲能、電動工具、滑板車等應用都涉及新能源領域，而新能源大多數離不開對電池的依賴。

目前市面上電池大多存在低溫時的容量?jì)鼋Y、高溫時的安全性、多節使用時木桶效應導致的能量浪費以及過欠壓時電池損壞等問題，所以為了保障人們在安全的基礎上充分的使用電池，BMS（Battery Management System）就成為其不可或缺的一部分。

典型BMS的主要功能包括以下幾個：

1.信息采集：

信息采集主要包括電池的電壓、溫度、充放電電流；

2.充放電功能：

智能充放電控制、過放、過充、過流、過溫的情況下實現充放電保護；

3.信息監控：

剩余容量（SOC）、使用壽命（SOH）等實時監控；

4.通訊功能:

將電池包采集的信息、電池的狀態反饋給控制中心；

5.保護功能:

充放電短路的情況下觸發短路保護功能；

6.均衡功能:

主動均衡和被動均衡，提高電池包中單體電池之間的一致性。

DXY-BMG1660-H0A00方案設計

DXY-BMG1660-H0A00是基于GD/CW MCU、AFE、美浦森/尚陽通的NMOSFET設計的同口BMS，具備基本的信息采集、充放電保護、SOC計算、RS485通信、參數設置等功能，可應用在便攜式儲能、兩輪電動車、電動工具等產品中，兼容16S以?xún)鹊漠a(chǎn)品應用，設計原理如圖1所示，實物圖如圖2所示。

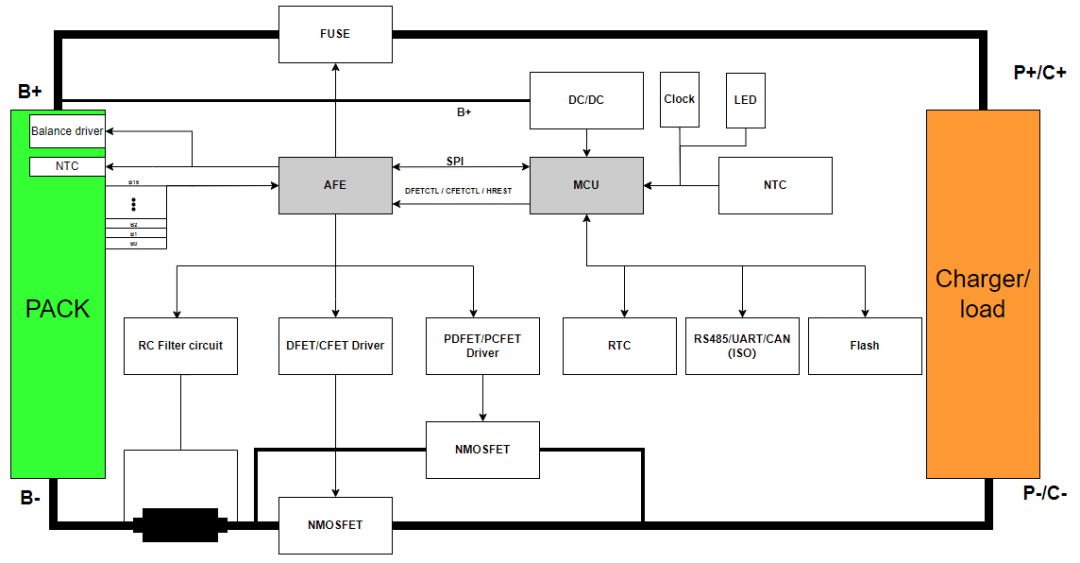

圖1 原理框圖

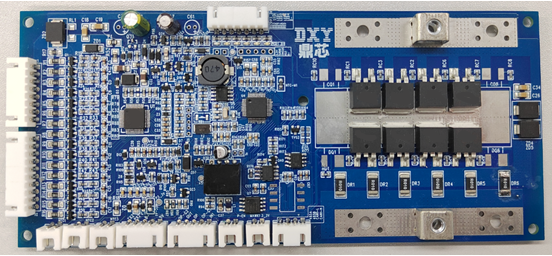

圖2 實物圖

DXY-BMG1660-H0A00主要特性

DXY-BMG1660-H0A00典型應用

1）E-bike電動自行車

2）鐵塔基站電源

3）便攜式儲能

4）電動工具

5）滑板車
