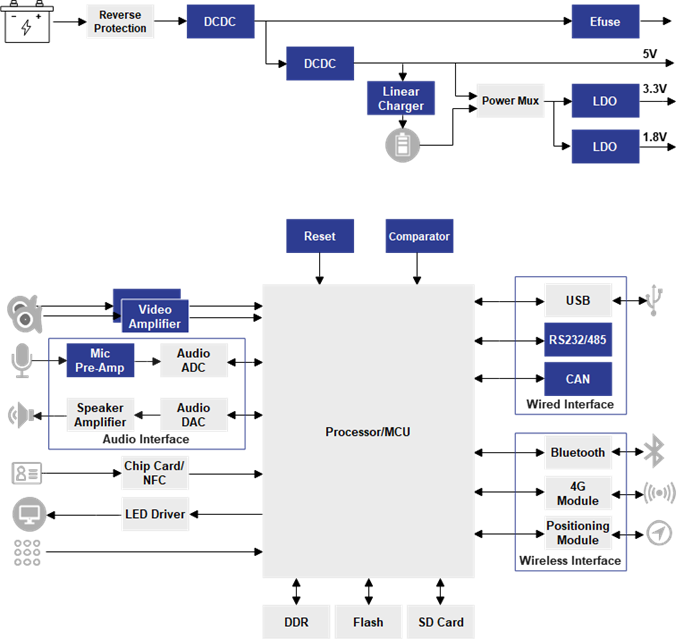

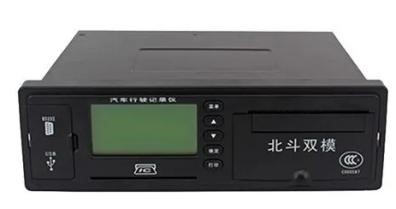

汽車行駛記錄儀俗稱汽車黑匣子，它是對車輛行駛速度、時間、里程以及有關車輛行駛的其他狀態信息進行記錄、存儲并可通過接口實現數據輸出的數字式電子記錄裝置。其可以防范重點駕駛人的超速、疲勞駕駛等交通違法行為，為服務道路交通事故分析鑒定等方面發揮了積極作用。從信號鏈和電源管理角度出發，思瑞浦可提供外圍芯片全套解決方案。
一、DCDC的應用
汽車行駛記錄儀由汽車電池供電，MCU、接口、無線模塊等均需要低電壓供電，因此需要一級或者兩級DCDC電源將電池電壓降到低電壓。
TPP60508和TPP60308作為一級電源，輸入電壓高達60V，對于乘用車12V電池和商用車24V電池系統，均留有足夠的設計余量，能夠避免高壓脈沖損壞一級電源，同時軟啟動功能可以控制輸出電壓開啟時的上升斜率，消除系統過沖。
TPP36308作為二級電源，其可以提供高達3A的輸出電流；同步整流內部集成了高低側MOSFET，減少外圍器件數量，提高電源效率；開關頻率有400kHz和1MHz兩種版本，前者可以減少EMI干擾，后者可以減小電感體積，進而節省PCB面積。
TPP36308
輸入電壓范圍：4.5V~36V
輸出電流：3A
開關頻率：400kHz/1MHz
封裝：TSOT23-6
TPP36308
輸入電壓范圍：4.5V~36V
輸出電流：3A
開關頻率：400kHz/1MHz
封裝：TSOT23-6
二、LDO的應用
部分模塊對于電源噪聲要求較高，比如GPS和藍牙模塊，LDO可以將DCDC輸出的電源噪聲進一步降低。
高性能LDO TPL910A輸出電流高達1A，有1.2V/1.8V/3.3V/5V固定電壓輸出和0.8V~6V可調電壓輸出版本，可以滿足各種不同輸出電壓的需求，4.5μVRMS超低噪聲和高達80dB的PSRR，可以滿足各種射頻模塊供電需求。
通用LDO TPL740，輸出電流500mA，輸出有1.2V~3.3V各種固定電壓輸出和0.8V~5V可調電壓輸出版本，多種封裝版本靈活選擇。
TPL910A
輸入電壓范圍：2.2V~6.5V
輸出電流：1A
PSRR：80dB@1kHz
輸出噪聲：4.5μVrms
封裝：DFN3X3-8
TPL740
輸入電壓范圍：2.4V~5.5V
輸出電流：500mA
Dropout：400mV@500mA
封裝：SOT23-5、SC70-5、SOT89-3、DFN1X1-4
三、線性充電芯片的應用
國標規定斷開外部供電和主機供電電池時汽車行駛記錄儀依然能夠記錄時間以及數據，所以系統中需要一個備用電池，因此可以用線性Charger進行充電。TPB4056A輸入電壓高達26.5V，可以避免輸入電壓脈沖導致的損壞；充電電流高達1A，也可以通過引腳設置為其他電流，滿足不同設計需求。
TPB4056A
輸入電壓范圍：4V~6.1V，最大耐壓28V
充電電流：1A max
Standby電流：50μA
封裝：DFN2X2-8, ESOP-8
四、CAN應用
對于車輛的狀態信息（比如車速、遠近光等），需要通過CAN總線與車輛通信來獲取。
TPT1042V滿足ISO11898高速 CAN規范的物理層要求，且具有經過認證的EMC，數據速率高達5Mbps，業界最高的±70V總線故障電壓與±15kV的空氣放電與接觸放電為系統提供了出色的保護特性。VIO引腳實現的內部邏輯電平轉換功能，允許將收發器I/O直接連接到3.3V 或5V邏輯電平，實現與3.3V或者5V的MCU進行通信。
TPT1042V
供電電壓范圍：4.5V~5.5V
通信速率：5Mbps
總線故障保護電壓：±70V
ESD：IEC 61000-4-2 Contact ±15kV
封裝：DFN3X3-8L、SOP8
五、RS232/RS485應用
除了CAN接口，汽車行駛記錄儀也需要RS232/RS485用于內部調試或者對外通信。RS232芯片TPT3232E支持3-5.5V寬范圍供電，最高速率250kbps，能夠支持兩發兩收，提供多種封裝選擇。RS485芯片TPT75176H支持3-5.5V寬范圍供電，通信速率達10Mbps，最高可擴展至256節點，提供±15kV ESD保護。
TPT3232E
供電電壓范圍：3V~5.5V
通信速率：250kbps
ESD：IEC 61000-4-2 Contact ±12kV
封裝：SSOP16、SOP8、TSSOP16
TPT75176H
供電電壓范圍：3V~5.5V
通信速率：10Mbps
ESD：IEC 61000-4-2 Contact ±15kV
封裝：SOP8、MSOP8、DFN3X3-8
六、運算放大器的應用
汽車行駛記錄儀需要實時記錄車內音頻，對于麥克風音頻信號需要進行放大后再傳輸給音頻ADC。低壓運放TP241x和高壓運放TPA268x有多種通道選擇，較低的噪聲以及良好的THD+N性能特別適合音頻應用，且提供多種封裝選擇。
TP241x
供電電壓范圍：2.2V~5.5V
通道數：1、2、4通道
帶寬：10MHz
噪聲：8.2nV/√Hz
THD+N：0.0005%
封裝：SOT23、MSOP8、SOIC8
TPA268x
供電電壓范圍：8V~36V
通道數：1、2通道
帶寬：20MHz
噪聲：10nV/√Hz
THD+N：0.0005%
封裝：SOT23、SOP8、MSOP8、TSSOP8
七、視頻濾波驅動器應用
對于車內視頻監測使用的模擬攝像頭，當其輸出幅度較低時會(huì )需要視頻放大器來對信號進行放大處理。TPF131/TPF141支持HD/FHD，可以支持AC或者DC耦合輸入，能夠實現6dB增益放大，并且能夠驅動兩路視頻負載。
TPF131/TPF141
供電電壓范圍：3V~5.5V
帶寬：36MHz HD/72MHz FHD
增益：6dB
封裝：SOT23-6
八、電源監控與復位芯片應用
部分Processor/MCU需要搭配監控芯片來檢測供電電壓，當異常時發出復位信號來重置系統。TPV803/TPV809是開漏/推挽輸出的電壓監控芯片，功耗低至2.2μA，有多個復位閾值電壓版本可供選擇。
TPV803/TPV809
監控電壓范圍：1V~5.5V
輸出：Open-Drain/Push-Pull Active-low output
封裝：SOT23-3、SOT23G-3
九、比較器應用
汽車行駛記錄儀處理部分異常狀態檢測時會(huì )使用比較器來作快速判定。LM2903A支持低壓和高壓供電，每通道功耗低至150μA，共模輸入電壓范圍較寬。
LM2903A
供電電壓范圍：2.5V~36V
通道數：2通道
封裝：SOP8、MSOP8
